Resaltar:
IPS LCD TFT transflectivo
, Interfaz MIPI LCD TFT transflectivo
Tamaño del LCD: |
3.99 pulgadas |
Resolución: |
480* ((RGB) *800 |
Modo de muestra: |
Normalmente negro, transflectivo |
Número de la exhibición de colores: |
262K |
Relación de contraste: |
800 |
IC del controlador: |
ST7701S |
Interfaz: |
Mipi |
Fuente de luz: |
8 LEDS Blanco |
Temperatura de funcionamiento: |
-20 ~ 70 °C |
Temperatura de almacenamiento: |
-30 a 80 °C |
3Interfaz MIPI para dispositivos industriales de mano

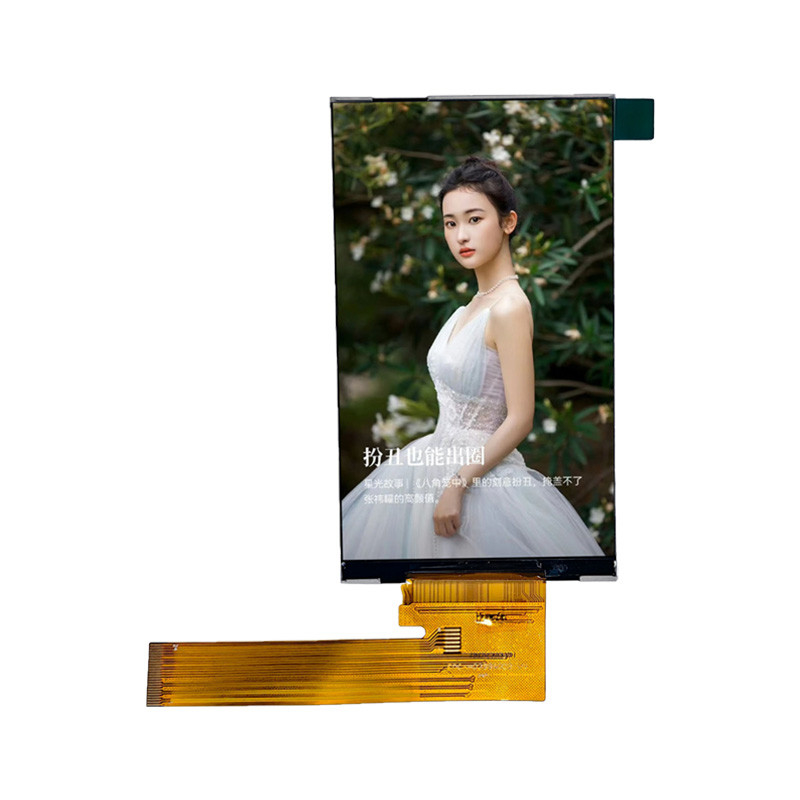

3.99 pulgadas IPS 480RGB * 800 MIPI interfaz transflectiva TFT LCD adecuado para dispositivos industriales de mano
Resumen del producto
1.1 Descripción
YT0399B001 es un modelo TFT-LCD de matriz activa de color que utiliza TFT de silicio amorfo (transistores de película fina) como dispositivos de conmutación activos.Se trata de una pantalla de tipo transmisor que funciona en el negro normalEste TFT-LCD tiene un área activa diagonalmente medida de 3,99 pulgadas con 480 píxeles horizontales por 800 píxeles verticales.Los puntos azules que están dispuestos en franjas verticales y este panel puede mostrar 262k colores.
1.2 Características
- 0,4 t de vidrio (single)
- Diseño del módulo
- Cumple con la RoHS
- Interfaz TFT: Interfaz MIPI_2L
Especificaciones generales
| - No, no es así. |
Punto de trabajo |
Especificación |
Unidad |
| 1 |
Tamaño del LCD
|
3.99 |
pulgadas |
| 2 |
Tipo de panel
|
IPS
|
- |
| 3 |
Resolución
|
Se aplicarán las siguientes medidas:
|
el pixel
|
| 4 |
Modo de muestra
|
Normalmente es negro, transflector.
|
- |
| 5 |
Muestra el número de colores
|
262K
|
- |
| 6 |
Dirección de visión
|
Todos los
|
- |
| 7 |
Relación de contraste
|
800 |
- |
| 8 |
Luminancia
|
Título del documento
|
cd/m2
|
| 9 |
Tamaño del módulo
|
55.44 ((W)) x 96.17 ((L) x 2.05 ((T)
|
En el caso de los |
| 10 |
Área activa
|
51.84 ((W) x 86.40 ((L)
|
En el caso de los |
| 11 |
Pitch de los píxeles
|
0.108 ((W)) x 0.108 ((L)
|
En el caso de los |
| 12 |
Peso
|
Título del documento
|
G |
| 13 |
IC del controlador
|
Se aplicará el procedimiento siguiente:
|
- |
| 14 |
Tamaño de la memoria RAM del driver IC
|
Se trata de un sistema de control de velocidad.
|
un poco
|
| 15 |
Fuente de luz
|
8 LEDs Blanco
|
- |
| 16 |
Interfaz
|
Impuestos mínimos
|
- |
| 17 |
Temperatura de funcionamiento
|
-20 ~ 70
|
°C
|
| 18 |
Temperatura de almacenamiento
|
-30 ~ 80 |
°C
|
Detalles del producto
Nuestras fortalezas
Nuestra fábrica
Precauciones
1. Manejo
1.1Se recomienda la limpieza de polarizadores, N-hexano de petróleo para limpiar los polarizadores y reflectores delantero/trasero, no se permite el tolueno y el etanol para evitar dañar la superficie.
1.2- La tierra del cuerpo, debe usar la correa de la muñeca Anti-ESD mientras recoge LCDs.
1.3. Soldadura de FPC, menos de 300°C/3S, la soldadura debe estar a tierra en el banco de tierra.
1.4Si se utiliza un destornillador eléctrico para hacer el montaje, el destornillador debe estar conectado a tierra.
2. Almacenamiento
2.1Conservar en una bolsa de polietileno sellada.
2.2Mantenga en un lugar oscuro.
2.3. Mantener en temperatura entre 0°Cy 35°C.
NO está permitido a 70°Cdurante más de 160 horas, o a -20°Cdurante más de 48 horas.
3. Seguridad
Si se filtra cristal líquido de una celda de vidrio dañada, NO lo ponga en la boca ni toque los ojos, si el cristal líquido toca su piel o ropa, lávelo inmediatamente con agua y jabón.
Garantía limitada
A menos que se acuerde lo contrario entre ADIA y el cliente, ADIA will replace or repair any of its LCD modules which are found to be functionally defective when inspected in accordance with ADIA LCD acceptance standards (copies available upon request) for a period of one year from date of shipmentsLos defectos estéticos/visuales superiores a las especificaciones deberán devolverse a la ADIA dentro de los 30 días siguientes al envío.La responsabilidad de garantía de ADIA limitada a la reparación y/o sustitución en las condiciones establecidasADIA no será responsable de los sucesos posteriores o de sus consecuencias.
La información que se proporciona en el apartado 1 del presente artículo no se utilizará en el presente artículo.
No se puede otorgar ninguna garantía si no se han respetado las precauciones mencionadas anteriormente.
- Vidrio de LCD roto.
- Circuito modificado de cualquier manera, incluida la adición de componentes.
Las reparaciones de los módulos se facturarán al cliente de común acuerdo, y los módulos deberán devolverse con una descripción suficiente de los fallos o defectos.Todos los conectores o cables instalados por el cliente deben retirarse por completo sin dañar los PCB Ojo, conductores y terminales.
